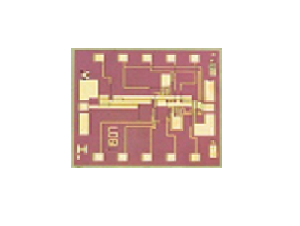

Монолитный дискретный аттенюатор МДА 1113
НАЗНАЧЕНИЕ
Используется в составе сверхширокополосных передающих и приемных СВЧ модулей.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- Радиолокация
- Радиомониторинг
- Средства РЭП
- Радиоизмерительная техника
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Интегральное исполнение
- Микрополосковая конструкция
- Широкий диапазон частот
- Широкий диапазон температур
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Норма |
| Диапазон рабочих частот, ГГц | 1-12 |
| Диапазон установки коэффициента ослабления, дБ, не менее | 15,5 |
| Начальные потери, дБ, не более | 4 |
| Шаг установки коэффициента ослабления, дБ, не более | 0,5 |
| Номинальная входная мощность, Вт, не менее | 0,1 |
| Неравномерность амплитудно-частотных характеристик, дБ, не более | 1,0 |
| Неидентичность амплитудно-частотных характеристик, дБ, не более | 1,0 |
| Неидентичность фазово-частотных характеристик, град, не более | 15 |
| Точность установки коэффициента ослабления, дБ, не более | 0,5 |
| КСВН входа, выхода, не более | 2 |
ОПИСАНИЕ
Аттенюаторы выполнены по монолитной технологии на структурах арсенида галлия. Активный элемент аттенюатора: полевой транзистор с затвором Шоттки, длина затвора 0,5 мкм.
