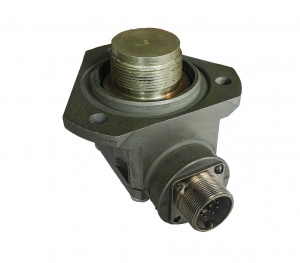

Датчик угла поворота ДУП-360-1
НАЗНАЧЕНИЕ
Датчик состоит из преобразователя системы магнитной и служит для определения угла поворота рычага подвески изделия и преобразования его в цифровой форматированный сигнал.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Датчик предназначен для использования в составе системы управления дорожным просветом автомобиля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование характеристики | Норма |
| Диапазон измерений угла, град | ±180 |
| Разрешение по углу, град | ±0,1 |
| Погрешность измерения в нормальных условиях, град | ±0,6 |
| Погрешность измерения в рабочем диапазоне температур, град | ±1,0 |
| Интерфейс обмена | RS-485 |
| Скорость обмена | 19.200 |
| Время готовности данных, мс | 20 |
| Напряжение питания, В | 11... 30 |
| Ток потребления, мА, не более | 30 |
| Рабочий диапазон температур, °С | -50... +85 |
| Масса, г, не более | 320 |
| Степень защиты оболочки | IP67 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1. Радиальный и осевой установочные размеры от магнитной системы до преобразователя 1,4 (±0,8) мм и 7,7 (±6,3) мм в пределах их полей допусков.
2. Внутренняя компенсация температурного дрейфа и преобразования.
