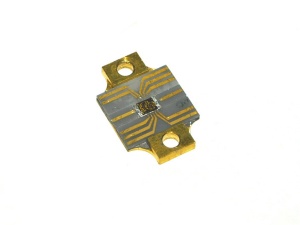

Модуль фазовращателя 9-11 ГГц
НАЗНАЧЕНИЕ
Управление фазой СВЧ сигнала.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Активные фазированные антенные решетки сантиметрового диапазона.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
Высокая точность установки фазы при её изменении на 180°.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Норма |
| Диапазон рабочих частот, ГГц, не менее | 9-11 |
| Шаг изменения фазы, градусы | 5,6 |
| Суммарное поле допуска при изменении фазы на 5,6°, град, не более | 2 |
| Суммарное поле допуска при изменении фазы на 11,2°, град, не более | 5 |
| Суммарное поле допуска при изменении фазы на 22,5°, град, не более | 6 |
| Суммарное поле допуска при изменении фазы на 45°, град, не более | 8 |
| Суммарное поле допуска при изменении фазы на 90°, град, не более | 10 |
| Суммарное поле допуска при изменении фазы на 180°, град, не более | 15 |
| Количество разрядов изменения фазы | 6 |
| Потери пропускания, дБ, не более | 7 |
| Неравномерность потерь пропускания, дБ, не более | 2,5 |
| Максимальная входная мощность, мВт | 30 |
| КСВН входа/выхода, не более | 2,0 |
| Управляющие напряжение низкого уровня, В | 5 |
| Управляющие напряжение высокого уровня, В | 0 |
