ОАО «МИНСКИЙ НИИ РАДИОМАТЕРИАЛОВ»

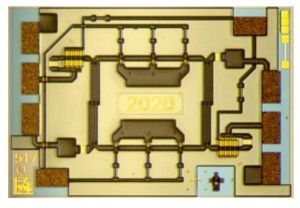

Монолитно-интегральная схема плавного аттенюатора (РМ 517)
НАЗНАЧЕНИЕ
Предназначена для применения в герметизированных модулях линейных трактов СВЧ радиоэлектронной аппаратуры.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- Радиолокация
- Радиомониторинг
- Средства РЭП
- Радиоизмерительная техника
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Монолитно-интегральное исполнение
- Микрополосковая конструкция
- Широкий диапазон частот
- Большая глубина регулировки
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Норма |
| Диапазон рабочих частот, ГГц | 29... 36 |
| Начальные потери, дБ, не более | 3,5 |
| Уровень затухания, дБ, не менее | 30 |
| Неравномерность АЧХ при уровнях затухания от 3 до 20 дБ, дБ, не более | 0,5 |
| Напряжения управления (1 входа), В | от 0 до -3 |
ОПИСАНИЕ
Аттенюатор представляет интегральную схему с активными элементами на транзисторах с барьером Шоттки с длиной 0,2 мкм, выполненную на структуре арсенида галлия.
По вопросам приобретения обращайтесь в отдел маркетинга и сбыта:
