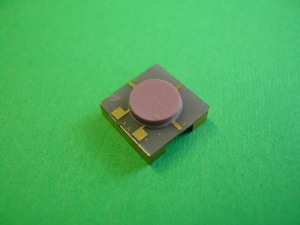

Переключатель один на два канала

Переключатель один на два канала
НАЗНАЧЕНИЕ

Переключение электрических сигналов в диапазоне частот 0-12 ГГц.

ОБЛАСТЬ ПРИМЕНЕНИЯ

  • Радиолокация
  • Навигация
  • Телекоммуникация
  • Измерительная техника

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Согласован на нагрузку 50 Ом
  • Интегральное исполнение
  • Арсенид-галлиевая технология

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Норма
Рабочая полоса частот, ГГц 0-12
Время переключения, мкс, не более 1
Потери пропускания, дБ, не более 3
Развязка между каналами, дБ, не менее 30
Управляющее напряжение, В - 5…0
Коммутируемая мощность, мВт, не более 50
Диапазон температур, °С  - 40...+50

ОПИСАНИЕ

Переключатель выполнен по монолитной технологии на структурах арсенида галлия. В качестве активных элементов использованы полевые транзисторы с длиной затвора 0,8 мкм и шириной 250 мкм. Переключатель имеет два идентичных канала, включаемых поочередно, что требует подачи парафазного управляющего напряжения 0 В на один канал и -5 В на второй. Входные и выходные контакты позволяют подключать переключатель к микрополосковой линии сопротивлением 50 Ом. Возможна поставка в бескорпусном варианте.
