Защитное устройство 2,5-12 ГГц
НАЗНАЧЕНИЕ
Обеспечение защиты от перегрузок входных приемных устройств.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- Радиолокация
- Радиомониторинг
- Средства РЭП
- Радиоизмерительная техника
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Интегральное исполнение
- Микрополосковая конструкция
- Широкий диапазон частот
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Норма |
| Диапазон рабочих частот, ГГц, не менее | 2,5-12 |
| Потери пропускания, дБ, не более | 0,8 |
|
Максимальная непрерывная входная мощность, Вт |
1 |
| Максимальная импульсная входная мощность, Вт | 2,5 |
|
Максимальная непрерывная просачивающаяся мощность, Вт, не более |
0,03 |
| КСВН входа/выхода, не более | 2,0 |
ОПИСАНИЕ

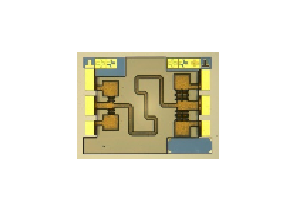

Защитное устройство выполнено на основе интегральных арсенид галлиевых диодов Шоттки.
Защитное устройство реализовано по двухкаскадной схеме.
Защитное устройство поставляется в интегральном исполнении или в корпусе.
