ОАО МИНСКИЙ НИИ РАДИОМАТЕРИАЛОВ

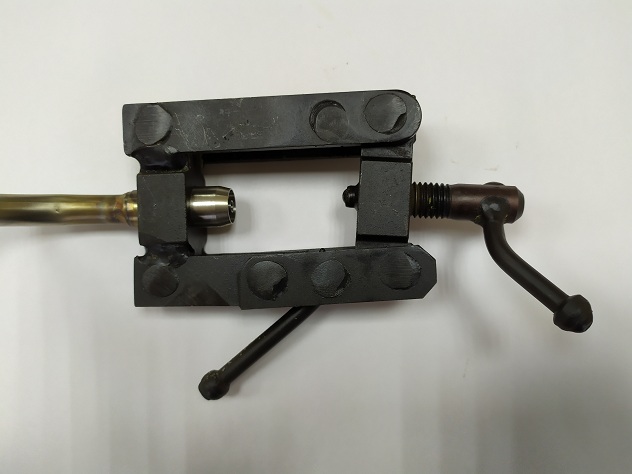

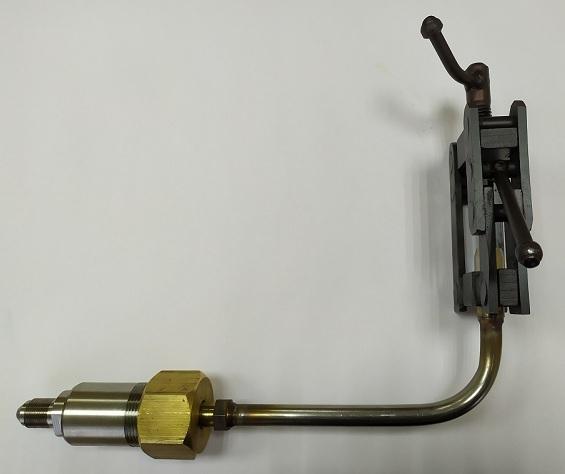

Соединитель газовый (зажим быстросъемный) СГ-1
Модель: КЯАФ.302615.006 ПС
ОБЛАСТЬ ПРИМЕНЕНИЯ
Соединитель газовый предназначен для подключения баллонов к технологической линии подачи газов.
Соединитель газовый представляет собой трубопровод с одной степенью свободы, обеспечивающий подачу газов к баллону независимо от пространственной ориентации его вентиля.
Преимущества:
- изготовлен полностью из металлических элементов, что увеличивает его надежность и срок эксплуатации;
- функционирует в условиях повышенного рабочего давления, не более 30 МПа;
- возможность доработки соединителей газовых по техническим требованиям заказчика;
- гибкая ценовая политика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

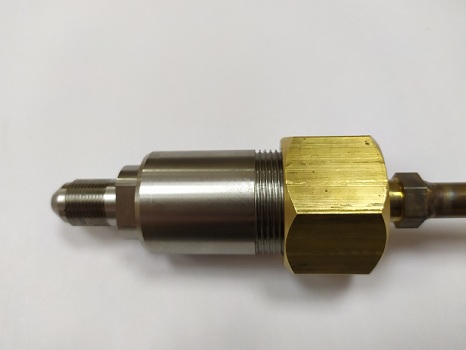

Соединитель газовый СГ – 1 используется для подключения баллонов к газораспределительной рампе с жёсткой системой подводов газов, со штуцером в виде внешнего усеченного конуса с центральным углом 60о и резьбой М14 х 1;
| Наименование характеристики | Значение |
| диаметр условного прохода, мм | 3 |
| рабочее давление газа в магистрали, МПа, не более | 16,5 |
|
максимально допустимое давление газа в магистрали, МПа, не более |
20 |
|
давление воды для проверки на прочность и плотность материала и сварных соединений, МПа, не менее *Каждая партия испытывается при полуторной норме рабочего давления (45МПа) |
30 |
габаритные размеры, мм, не более:
|
110 240 |
| масса, кг, не более | 1 |
| температура окружающей среды, при которой возможна эксплуатация СГ, ОС | 40о +50о |
Проточная часть СГ-1, контактирующая с газами выполнена из стали 12Х18Н10Т, остальные детали из конструкционной стали.
Срок гарантии:
12 месяцев со дня отгрузки со склада производителя, или не менее 2000 заправок.
Минский НИИ радиоматериалов обладает квалифицированным персоналом и необходимой материально-технической базой, позволяющей оперативно доработать изделие под потребности конкретного заказчика.
Работаем по всей территории СНГ.
По вопросам, связанными с газовыми соединителями, обращаться по телефонам +375 33 341 68 64 или по электронной почте marketing@mniirm.by.
