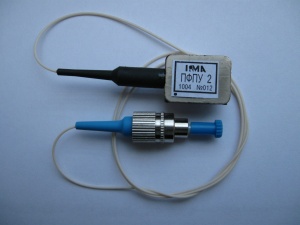

Пороговое фотоприёмное устройство ПФПУ 2
НАЗНАЧЕНИЕ
Регистрация импульса энергии лазерного излучения, превышающего заданный пороговый уровень.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Лазерная дальнометрия и локация.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметра | Норма |
| Диапазон регулировки входной пороговой мощности, мВт | 0,25-0,5 |
| Суммарное отклонение порога срабатывания в рабочем диапазоне температур минус 50 - +60 ºС, %, не более | 20 |
| Длительность импульса выходного сигнала, мкс | 0,05-2 |
| Длина волны входного лазерного излучения, мкм | 1,06-1,60 |
| Длительность импульса лазерного излучения, нс | 10-20 |
| Диапазон входной оптической импульсной мощности, мВт | 0,25-2,5 |
| Время нарастания переходной характеристики выходного сигнала по уровню 0,1-0,9 амплитуды, нс, не более | 10 |
| Сопротивление нагрузки, Ом, не менее | 1500 |
| Напряжение питания, В | 5±0,25 |
| Амплитуда напряжения сигнала на выходе в уровнях | ТТЛ, КМОП |
| Масса, г, не более | 15 |
ОПИСАНИЕ
ПФПУ 2 выполнено по гибридно-интегральной технологии. Габаритные размеры (14,4 Х 19,4 Х 10,7) мм.
Порог срабатывания устанавливается потребителем внешним многооборотным патенциометром 2,2 кОм.
