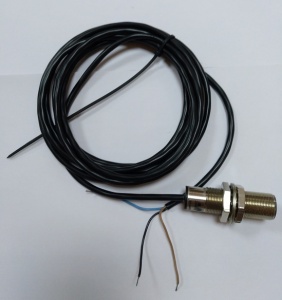

Выключатель индуктивный бесконтактный ВИБ-М18В5-ПО-К3-2-59/45-Л

Выключатель индуктивный бесконтактный ВИБ-М18В5-ПО-К3-2-59/45-Л (далее - выключатель) предназначен для бесконтактного контроля  положения подвижных звеньев механизмов в определенных точках траектории и коммутации электрических цепей управления и сигнализации.

Системы промышленной автоматики.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выключатель Индуктивный Бесконтактный;

Вид корпуса: М18 – цилиндрический резьбовый корпус М18х1 (М8х1, М12х1, М30х1,5), Д - цилиндрический без резьбы, П – прямоугольный;

Исполнение: В – Встраиваемый, Н – Невстраиваемый;

Sn: 5 – номинальное расстояние срабатывания (Sn) в мм;

Тип выхода: П – PNP, Н – NPN;

Функция коммутационного элемента: О – нормально открытый, З – нормально закрытый; П – переключающий

Способ подключения: Р1 – колодка штыревая 1-0962581 (Tyco Electronics) на кабеле в гофротрубе, Р2 – цилиндрический 4-х штырьковый разъем в корпусе датчика, К2 – кабельный со стандартной длиной кабеля 2м, К3…7 – длина кабеля по согласованию 3…7м, Т – клеммная коробка;

Рабочий температурный диапазон:  1 -  -10…+60° С,   2  -  -25…+75° С,   3 -  -40…+75° С,   4 -   -40…+85° С, 5 -  -45…+80° С

Параметры корпуса: 59– общая длина корпуса; /45 – длина резьбовой части корпуса;

Л - латунный корпус с покрытием (Н6б), Н – нерж. сталь, П – пластмасса.

• Выключатель  выдерживает вибрационные нагрузки с частотой 50Гц в течение 8 ч с максимальным ускорением 5 g по ГОСТ3940-2004.
• Выключатель  выдерживает ударные нагрузки в количестве 10000 ударов с максимальным ускорением 10g  по ГОСТ 3940-2004.

Схема подключения

!! С перечнем других доступных для заказа выключателей индуктивных бесконтактных М18 производства МНИИРМ можно ознакомиться здесь (файл в формате .pdf).
