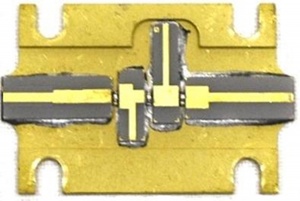

Модуль защитного устройства 2-4 ГГц
НАЗНАЧЕНИЕ
Обеспечение защиты от перегрузок входных приемных устройств.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- Радиолокация
- Радиомониторинг
- Средства РЭП
- Радиоизмерительная техника
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Интегральное исполнение
- Микрополосковая конструкция
- Широкий диапазон частот
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Норма |
| Диапазон рабочих частот, ГГц, не менее | 2-4 |
| Потери пропускания, дБ, не более | 1,0 |
|
Максимальная непрерывная входная мощность, Вт |
10 |
| Максимальная импульсная входная мощность, Вт | 4000 |
|
Максимальная непрерывная просачивающаяся мощность, Вт, не более |
0,08 |
| КСВН входа/выхода, не более | 2,0 |
| Масса, г, не более | 10 |
ОПИСАНИЕ
Защитное устройство выполнено на основе pin-диодов.
Защитное устройство поставляется в виде модуля.
