Система мониторинга метана в критичных точках на борту автомобиля
НАЗНАЧЕНИЕ
Разработанная система мониторинга обеспечивает мониторинг концентрации СН4 в моторном отсеке, в местах установки газовых баллонов, отсеке предпусковых жидкостных подогревателей двигателя, у редукторов газовых баллонов транспортного средства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование показателя | Значение |
| Номинальное напряжения, В | 24 |
| Рабочее напряжение, В | 28 |
| Ток потребления, А, не более | 7,5 |
| Диапазон мониторинга концентраций, % | до 50% НКПР |
| Диапазон срабатывая системы: | |
| 1 порог | 10% НКПР |
| 2 порог | 20% НКПР |
| Предел допускаемой относительной погрешности измерения концентрации, %, не более | 20 |
| Время реакции (быстродействие) системы, сек, не более | 5 |
| габаритные размеры, мм, не более | 190х180х60 |
| масса, кг, не более | 7 |
где НКПР - нижний концентрационный предел распространения пламени (воспламенения).

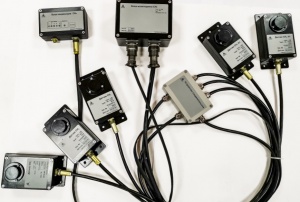

Система мониторинга СН4 реализована на базе оптических, селективных датчиков с блоком мониторинга концентрации СН4.

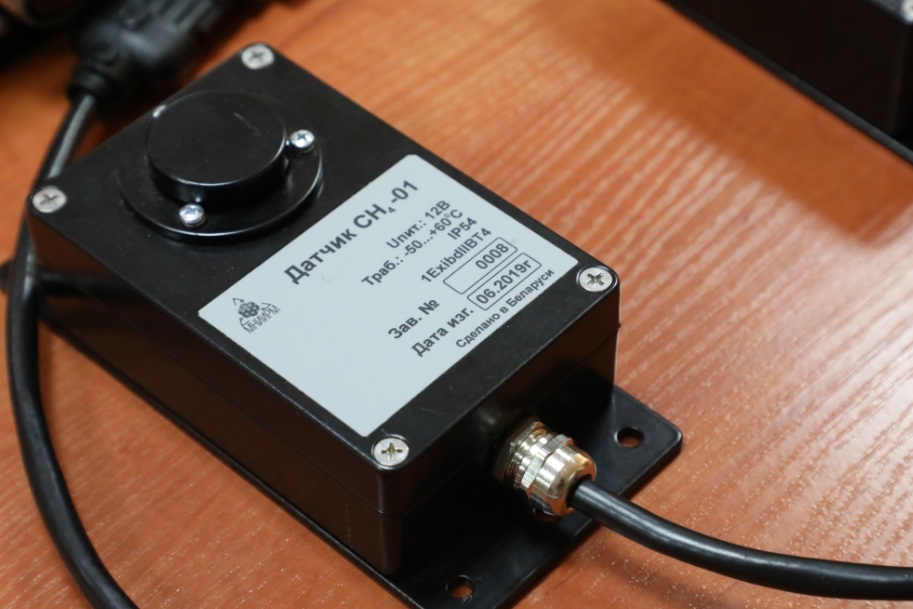

Датчики контроля концентрации газа имеют исполнение, исключающее попадание воды, возможность замены чувствительного элемента, определяющего концентрацию газа.
Блок мониторинга включает в себя:
- вход для подключения кнопки теста светодиодов контроля концентрации газа;
- вход для подключения кнопки программирования блока управления;
- выходы для подключения разъема типа RS-232 программирования блока управления;
- входы для подключения датчиков контроля концентрации газа;
- выходы для подключения контрольных светодиодов об обнаружении концентрации газа в контролируемых местах;
- выход для подключения звукового сигнала (зуммера) для водителя при аварийном состоянии системы;
- выход для подключения звукового сигнала (сирены) или реле при обнаружении концентрации газа;
- выход для подключения светодиода исправности системы;
- возможность диагностики исправности датчиков контроля концентрации газа;
- возможность определения места концентрации газа с отображением световой сигнализации на соответствующем светодиоде;
- возможность диагностики состояния системы концентрации с отображением соответствующими световыми кодами светодиодов;
- возможность подключения к электронному блоку дополнительных 3-х датчиков контроля концентрации метана.
Система должна обеспечивать мониторинг концентрации газа в следующих точках транспортного средства:
| моторный отсек | 1 датчик |
| отсек ПЖД | 1 датчик |
| редуктор | 1 датчик |
| газовые баллоны | 2 датчика |
Место расположения системы контроля концентрации метана определяется заказчиком.
